圓柱銷GB119
- 產品描述：圓柱銷也有普通圓柱銷、內螺紋圓柱銷、螺紋圓柱銷、帶孔銷、彈性圓柱銷等幾種。

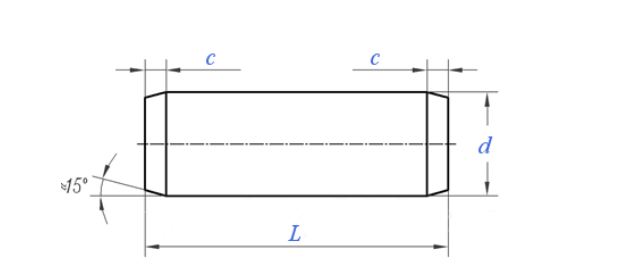

圓柱銷GB119
標準：GB119
材質：304不銹鋼
主要用于定位，也可用于連接，他依靠過盈配合固定在銷孔內。圓柱銷用于定位是通常不受載荷或者受很小的載荷，數量不少于兩個，分布在被連接件整體結構的對稱方向上，相距越遠越好，銷在每一被連接件內的長度約為小直徑的1~2倍。
普通圓柱銷是 GB119 標準下最基礎的類型，以 “實心圓柱” 為核心結構，憑借高精度的外徑尺寸實現精準定位。它的直徑公差嚴格遵循 GB119 規定，常見公差等級為 h8、h9，與零件銷孔的 H7、H8 公差形成過渡配合或過盈配合 —— 過渡配合適用于需頻繁拆卸的定位場景，如模具的導柱定位，可在保證定位精度的同時便于模具維護；過盈配合則適用于長期固定的結構，如機械設備的齒輪與軸連接，通過過盈裝配確保無間隙，避免齒輪運轉時因定位偏移產生異響或磨損。普通圓柱銷的材質多為 45 號鋼或不銹鋼，經調質處理后硬度可達 HRC28-32，具備良好的抗剪切能力，能承受部件間的橫向載荷，廣泛應用于機床、汽車零部件、儀器儀表等領域的基礎定位。
內螺紋圓柱銷在普通圓柱銷的基礎上，于一端或兩端加工內螺紋孔，解決了普通圓柱銷拆卸困難的痛點。當圓柱銷與銷孔為過盈配合時，普通銷需借助錘子敲擊取出，易損傷銷孔或銷體，而內螺紋圓柱銷可通過內螺紋擰入螺栓，利用螺栓的拉力將銷體從銷孔中拉出，尤其適用于深孔或封閉空間內的銷釘拆卸 —— 例如發動機缸體的定位銷，安裝在缸體內部深孔中，普通方法難以取出，內螺紋設計可通過專用拉拔工具輕松拆卸，減少缸體損壞風險。此外，內螺紋還可用于輔助安裝，部分場景下可通過螺紋擰入定位螺栓，確保銷體與銷孔同軸度，提升裝配精度，適用于航空航天、高端裝備等對拆裝便捷性與精度要求較高的領域。
螺紋圓柱銷則是將外螺紋集成于圓柱銷表面，兼具定位與連接功能。它的一端為圓柱定位段，另一端加工外螺紋（如 M6、M8），定位段按 GB119 標準控制公差，確保定位精度；螺紋段則可與螺母或零件的內螺紋孔配合，實現部件的固定連接 —— 例如家具的連接件，螺紋圓柱銷的定位段插入家具板材的銷孔，螺紋段通過螺母擰緊，既保證板材間的定位對齊，又提供足夠的連接強度，避免家具松動。與普通螺栓相比，螺紋圓柱銷的定位段能限制部件的徑向位移，更適合需同時定位與連接的場景，如醫療器械的外殼拼接、小型設備的框架組裝等。
帶孔銷通過在圓柱銷中部或端部加工橫向孔，實現 “定位 + 輔助固定” 的雙重功能。橫向孔可插入開口銷、鋼絲或銷軸，防止圓柱銷在振動環境下脫落 —— 例如農業機械的連桿定位，機械運轉時高頻振動易導致普通圓柱銷松動，帶孔銷通過插入開口銷鎖定，確保連桿與曲軸的穩定連接，避免安全事故。帶孔銷的孔位尺寸與孔徑需符合 GB119 的配套要求，確保與開口銷等鎖定件精準適配，常見于拖拉機、收割機等戶外作業機械，以及汽車底盤的懸掛系統定位。
彈性圓柱銷是唯一具備彈性變形能力的類型，由金屬帶卷制而成，呈中空圓柱狀，表面帶有軸向切口，通過彈性變形實現自適應裝配。與實心圓柱銷不同，彈性圓柱銷安裝時會因擠壓產生徑向彈性力，與銷孔緊密貼合，即使銷孔存在微小尺寸偏差，也能通過彈性補償保證定位精度；同時，彈性結構能吸收振動能量，減少部件間的沖擊，適用于振動頻繁的場景，如汽車變速箱的同步器定位、電機端蓋的固定。此外，彈性圓柱銷的安裝無需嚴格控制過盈量，對銷孔加工精度要求較低，可降低零件制造成本，廣泛應用于家用電器、電動工具、汽車零部件等批量生產領域。
在選型與應用中，需結合 GB119 標準與實際需求綜合判斷：基礎定位、無頻繁拆裝需求選普通圓柱銷；深孔、封閉空間需便捷拆卸選內螺紋圓柱銷；需同時定位與連接選螺紋圓柱銷；振動環境需防脫落選帶孔銷；銷孔精度有限、振動頻繁選彈性圓柱銷。材質選擇上，潮濕環境優先選不銹鋼材質，承受大載荷場景則選 45 號鋼調質處理的產品，確保符合 GB119 的性能要求
